Переходы
Переход представляет собой
разновидность соединительной трубопроводной арматуры, предназначенный для соединения труб с разным диаметром. Такая арматура обеспечивает постепенное изменение диаметра трубы на участке системы. Это может быть необходимо для изменения параметров потока рабочей среды, прокладки трубопровода в узком участке и решения других задач.

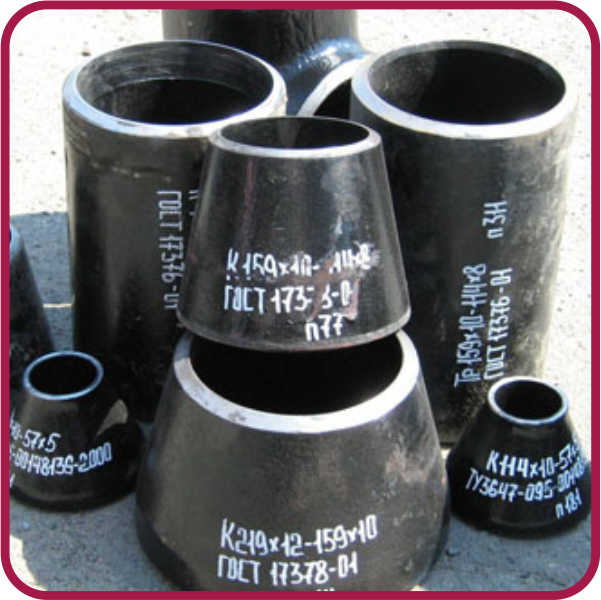

Переход — это небольшой цилиндрический участок трубы, концевые отверстия которого имеют разный диаметр. При этом сама деталь имеет форму конуса с урезанной вершиной: ее боковые грани постепенно сужаются от отверстия с большим диаметром к отверстия к меньшим.
Переход располагается между двумя трубами с разным диаметром по направлению потока рабочей среды. Труба с большим диаметром присоединяется к одному концу детали, а труба с большим — к другому. В итоге формируется целостная конструкция, в которой диаметр магистрали плавно уменьшается при прохождении по переходу.

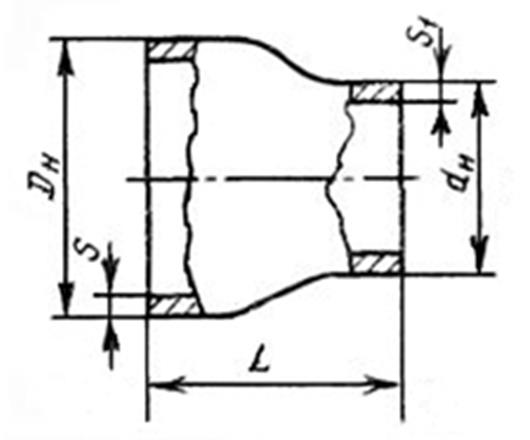

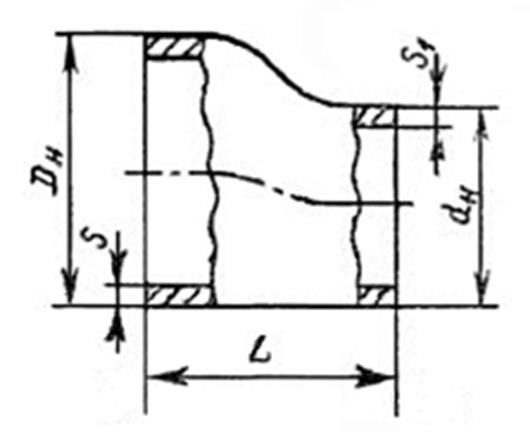

Таблица размеров переходов по ГОСТ 17378-2001
| Условный проход | Наружный диаметр | L | s | s1 | Условное давление Ру (Мпа), не более | Масса не более (кг) | ||||
| Транспортируемые вещества | ||||||||||
| Dy | dy | Dн | dн | неагрессив. | среднеагресс. | пар, гор.вода | ||||
| 50 | 40 | 57 | 45 | 60 | 4,0 | 2,5 | 10,0 | 6,3 | 10,0 | 0,2 |
| 5,0 | 4,0 | 10,0 | 10,0 | 10,0 | 0,3 | |||||
| 32 | 38 | 45 | 4,0 | 2,0 | 10,0 | 6,3 | 10,0 | 0,2 | ||
| 5,0 | 4,0 | 10,0 | 10,0 | 10,0 | 0,3 | |||||
| 25 | 32 | 4,0 | 2,0 | 10,0 | 6,3 | 10,0 | 0,2 | |||
| 5,0 | 3,0 | 10,0 | 10,0 | 10,0 | 0,3 | |||||
| 65 | 50 | 76 | 57 | 70 | 3,5 | 3,0 | 10,0 | 4,0 | 10,0 | 0,4 |
| 6,0 | 5,0 | 10,0 | 10,0 | 10,0 | 0,7 | |||||
| 80 | 65 | 89 | 76 | 75 | 3,5 | 3,5 | 10,0 | 4,0 | 6,3 | 0,6 |
| 6,0 | 5,0 | 10,0 | 10,0 | 10,0 | 0,9 | |||||
| 8,0 | 6,0 | 10,0 | 10,0 | 10,0 | 1,1 | |||||
| 50 | 57 | 3,5 | 3,0 | 10,0 | 4,0 | 6,3 | 0,6 | |||
| 6,0 | 4,0 | 10,0 | 10,0 | 10,0 | 0,9 | |||||
| 8,0 | 5,0 | 10,0 | 10,0 | 10,0 | 1,1 | |||||
| 40 | 45 | 3,5 | 2,5 | 10,0 | 4,0 | 6,3 | 0,6 | |||
| 6,0 | 4,0 | 10,0 | 6,3 | 10,0 | 0,8 | |||||
| 100 | 80 | 108 | 89 | 80 | 4,0 | 3,5 | 10,0 | 4,0 | 6,3 | 1,0 |
| 6,0 | 6,0 | 10,0 | 10,0 | 10,0 | 1,4 | |||||
| 65 | 76 | 4,0 | 3,5 | 10,0 | 4,0 | 6,3 | 0,9 | |||
| 6,0 | 5,0 | 10,0 | 10,0 | 10,0 | 1,1 | |||||
| 50 | 57 | 4,0 | 3,0 | 10,0 | 4,0 | 6,3 | 0,9 | |||
| 6,0 | 4,0 | 10,0 | 10,0 | 10,0 | 1,2 | |||||
| 125 | 100 | 133 | 108 | 100 | 5,0 | 4,0 | 10,0 | 4,0 | 6,3 | 1,7 |
| 8,0 | 6,0 | 10,0 | 10,0 | 10,0 | 2,6 | |||||
| 150 | 125 | 159 | 133 | 130 | 4,5 | 4,0 | 6,3 | 4,0 | 4,0 | 2,6 |
| 8,0 | 8,0 | 10,0 | 10,0 | 10,0 | 4,1 | |||||
| 100 | 108 | 4,5 | 4,0 | 6,3 | 4,0 | 4,0 | 2,4 | |||
| 8,0 | 6,0 | 10,0 | 10,0 | 10,0 | 3,7 | |||||
| 80 | 89 | 4,5 | 3,5 | 6,3 | 4,0 | 4,0 | 2,2 | |||
| 8,0 | 6,0 | 10,0 | 10,0 | 10,0 | 3,4 | |||||
| 200 | 150 | 219 | 159 | 140 | 6,0 | 4,5 | 6,3 | 4,0 | 4,0 | 5,3 |
| 10,0 | 8,0 | 10,0 | 10,0 | 10,0 | 7,2 | |||||
| 250 | 200 | 273 | 219 | 180 | 7,0 | 6,0 | 6,3 | 4,0 | 4,0 | 8,6 |
| 10,0 | 8,0 | 10,0 | 6,3 | 6,3 | 11,3 | |||||
| 12,0 | 10,0 | 10,0* | 10,0 | 10,0 | 14,6 | |||||
| 300 | 250 | 325 | 273 | 180 | 8,0 | 8,0 | 6,3 | 4,0 | 4,0 | 12,2 |
| 10,0 | 10,0 | 8,0 | 6,3 | 6,3 | 14,6 | |||||
| 12,0 | 12,0 | 10,0* | 8,0 | 8,0 | 17,2 | |||||
| 350 | 300 | 377 | 325 | 220 | 10,0 | 8,0 | 6,3 | 4,0 | 4,0 | 20,7 |
| 12,0 | 10,0 | 8,0 | 6,3 | 6,3 | 24,9 | |||||
| 14,0*** | 12,0*** | 8,0* | 8,0 | 6,3* | 29,1 | |||||
| 16,0 | 16,0 | 10,0 | 10,0 | 8,0 | 32,8 | |||||
| 400 | 350 | 426 | 377 | 220 | 10,0 | 10,0 | 6,3 | 4,0 | 4,0 | 27,9 |
| 12,0** | 12,0** | 8,0 | 6,3 | 6,3 | 33,4 | |||||
| 14,0*** | 14,0*** | 8,0* | 6,3* | 6,3* | 39,1 | |||||
| 16,0 | 16,0 | 10,0 | 8,0 | 8,0 | 54,3 | |||||
